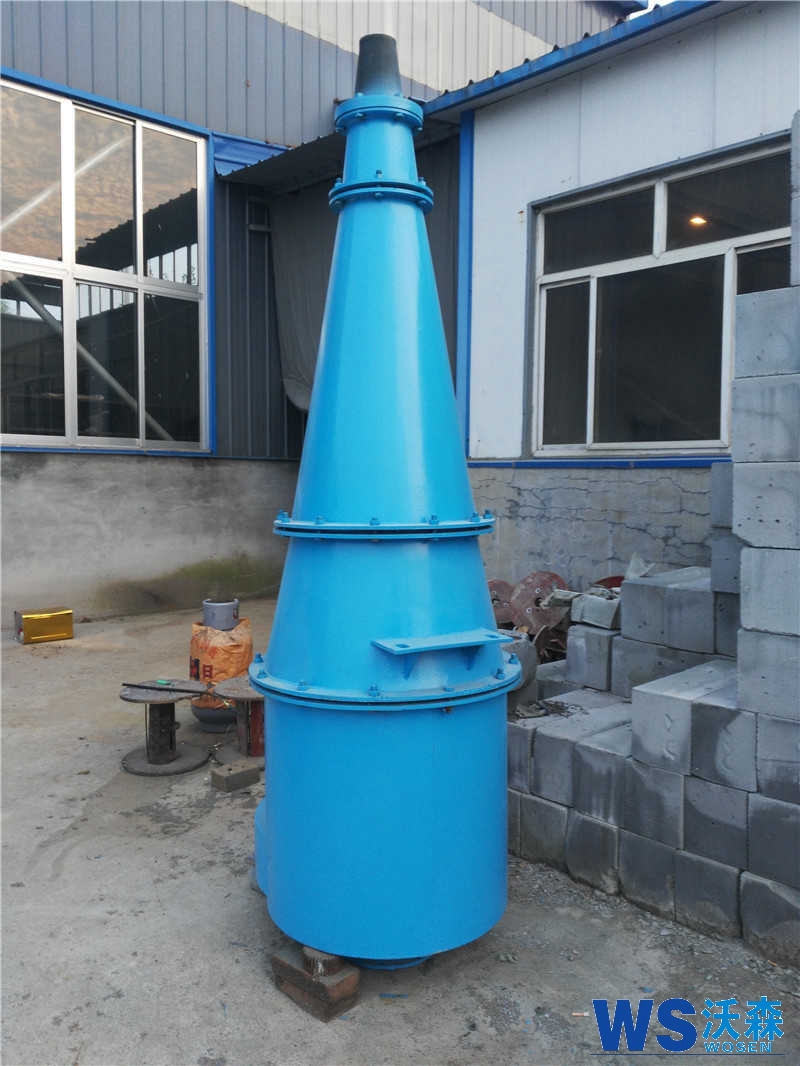

水力旋流器是用于分离去除污水中较重的粗颗粒泥砂等物质的设备。有时也用于泥浆脱水。水力旋流器分压力式和重力式两种，常采用圆形柱体构筑物或金属管制作。
水力旋流器结构组成：
水力旋流器由上部一个中空的圆柱体，下部一个与圆柱体相通的倒椎体，二者组成水力旋流器的工作筒体。除此，水力旋流器还有给矿管，溢流管，溢流导管和沉砂口。

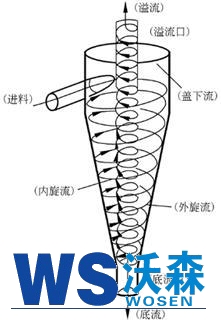

水力旋流器工作原理：
水力旋流器用砂泵（或高差）以一定压力（一般是0.5～2.5公斤/厘米）和流速（约5～12米/秒）将矿浆沿切线方向旋入圆筒，然后矿浆便以很快的速度沿筒壁旋转而产生离心力。通过离心力和重力的作用下，将较粗、较重的矿粒抛出。 水靠压力或重力由构筑物（或金属管）上部沿切线进入，在离心力作用下，粗重颗粒物质被抛向器壁并旋转向下和形成的浓液一起排出。较小的颗粒物质旋转到一定程度后随二次上旋涡流排出。
水力旋流器在选矿工业中主要用于分级、分选、浓缩和脱泥。当水力旋流器用作分级设备时，主要用来与磨机组成磨矿分级系统；用作脱泥设备时，可用于重选厂脱泥；用作浓缩脱水设备时，可用来将选矿尾矿浓缩后送去充填地下采矿坑道。
水力旋流器特点：
水力旋流器无运动部件，构造简单；单位容积的生产能力较大，占面积小；分级效率高（可达80%～90%），分级粒度细；造价低，材料消耗少。与其他的除砂设备相比，具有体积小，处理水量大，占地面积小的优点。应用范围广，可广泛的应用于河水、井水除砂，洗煤水处理，工业洗矿，液固分离以及非互溶液的分离等。
水力旋流器技术参数：
|
类 型 |
型号与规格 |
直径(mm) |
锥角 (度) |
溢流粒度
(μm) |
处理能力
(m3/h) |
溢流管直径
(mm) |
溢流管 直径
(mm) |
排砂嘴直径
(mm) |
外型尺寸
(长×宽×高)
(mm) |
重量
(t) |
|
旋流器 |
FX-125 |
125 |
20 |
20-50 |
3.1-6.1 |
14,18,25,35 |
25×10 |
15,25 |
260×320×646 |
57 |
|
FX-150 |
150 |
20 |
35-75 |
7.5-15 |
20,40,32,25 |
22×22 |
32,24,16 |
570×426×1123 |
128 |
|
|
FX-250 |
250 |
20 |
40-100 |
10-39 |
26,34,50,69 |
50×20 |
20,25,35 |
852×516×1273 |
205 |
|
|
FX-300 |
300 |
20 |
45-105 |
37-43 |
65,75 |
47×60 |
35,40 |
852×525×1940 |
287 |
|
|
FX-350 |
350 |
20 |
50-110 |
74-90 |
115,105,95 |
80×65 |
80,70,60 |
955×680×2299 |
430 |
|
|
FX-500 |
500 |
20 |
60-120 |
170-220 |
180,160,140 |
110×120 |
110,90,70 |
1090×811×2835 |
718 |
产量根据不同物料、进料粒度等因素其结果将有所不同。注：产品性能在不断改进中,参数如有更改,恕不另行通知
水力旋流器产品特色:
水力旋流器可配备分级自动控制系统，分别针对黑色、有色金属和化工矿物、非金属矿物、建材矿物等特性设置参数，对泵池的液位以及渣浆泵的流量、出口压力、矿浆浓度、电机转速等进行检测和自动调节，保证旋流器入口指标稳定。根据旋流器溢流浓度、流量的测定反馈数据调整参数，使指标始终处于所需的最佳范围水力旋流器组技术参数：
1 原水浊度≤300度
2 水头损失2mm
3 出水浊度≤10度
4 进水压力≥0.2~0.25Mpa
5 材质：低碳钢
6 除砂直径≥0.1mm
水力旋流器的安装方法
生产实践中，水力旋流器的安装方式有四种：正装、倒装、斜装和平装。
旋流器正装
旋流器的轴线垂直于水平线、溢流口在上，沉沙口在下。分级、脱泥、浓缩、澄清和洗涤作业的旋流器多用正装，特别是单台的旋流器。
旋流器倒装
旋流器的轴线也垂直于水平线，但溢流口在下，沉沙口在上，同正装正好相反。选别作业中的重介质旋流器有时采用倒装。
旋流器斜装
旋流器轴线同水平线成一角度。一起草网站_暗交小拗女一区二区三区_神里申鹤去内没小爱心多台成组配置的旋流器或选别用的重介质旋流器多采用斜装。
旋流器平装
旋流器轴线同水平线相平行，应用较少，只有处理纤维状浆体带有螺旋排矿装置的旋流器采用平装，油水分离旋流器多用平装。
