节能振动脱水筛

发布时间:2020-09-14人气:157

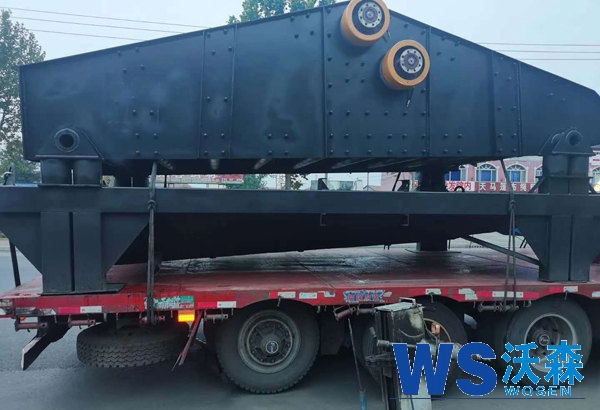

节能振动脱水筛

一、 振动脱水筛介绍:
        我厂生产的高频脱水筛、振动筛,结构合理,采用振动电机作激振源,物料进行抛掷运动,达到筛分处理的目的,主要用于细小或微小物料的分级和脱水以及煤泥回收。
二、 振动脱水筛特点
1、该机结构先进、体积小、重量轻、效率高、噪音低,采用振动电机作直接驱动。
2、筛网结构简单,维修方便,筛网采用高强度聚氨脂筛网
3、技术性能参数见表1。

振动筛性能及参数(筛网可根据客户要求订制)



型号

筛面

给料粒度

处理量
(t/h)

频率

双振幅
(mm)

方向角

振动电机

外型尺寸(cm)

重量
(T)

支点工作动负荷
N

面积
(
)

倾角
( ° )

结构

型号

功率

1231

3.6

-5-0

条型

<3
mm

615

24

0.5-3

45 °

YZO50-4

2.2 × 2

366 × 192 × 245

3.8

260

1236

4.3

822

3.7*2

416 × 192 × 245

4.3

312

1530

4.6

1025

YZO75-4

3.7 × 2

337 × 228 × 258

5.2

365

1545

5.7

12-30

5.5 × 2

487 × 228 × 258

5.8

390

三、振动脱水筛使用条件

   (1)振动加速度不超过20g(g:9.8m/s重力加速度 )。

   (2)环境温度不超过40℃(若超过40℃应降低功率使用)。

   (3)海拔不超过1000米,若越过1000米但不超过4000米,则每增100米,其温升限值应降低0.5℃。

   (4)电源:三相380V,频率50Hz。

        (5)轴承的容许温度(温度计法)应不超过75℃。

     (6)主机工作电流不超过电机铭牌上的数据,否则降低激振力使用。

     (7)使用环境应无导电粉尘、易燃、易爆及腐蚀性气体。

                                   振动脱水筛2(车间内照片)

四、振动脱水筛安装:

       1.安装时地基要保证水平,四个支撑装置的弹簧支座部件安装在地基上,并用地脚螺栓固定,装上橡胶弹簧,将筛体安放在四个橡胶弹簧上,调整好四个支撑,使前后左右四个支撑都处于一个水平面上。

       2.试运转前应做一些必要的检查,保证振动电机转动灵活。电机和控制箱的接线要正确,即两台振动电机必须相反方向旋转,并且两个电机的偏心块是从中间转上,从两侧转下的。

      3.试运转时,消除筛箱与溜槽和排料口的碰撞现象,试运转2小时内,应仔细观察和检查,筛子启动后应工作平稳,振幅稳定。

       4.筛子运转时不应产生横向摆动,若产生则是因为四个支撑的高差不一致,筛子不平造成的。

       5.开车2个小时内,振动电机温度逐渐升高,然后保持稳定,很高温升不高于75℃.如果开车后,在短时间内,振动电机发出不正常噪音及温度急剧上升或冒烟应立即停车,检查电机、轴承、偏心块等零件情况并处理。如筛板发出噪声,应检查筛板压紧情况并压紧,排除故障后重新启动。

        6.检查电气控制设备情况,经过4小时空车运转后,应对筛子安装工作进行验收,发现问题及时处理。

        7.振动电机底脚螺栓孔于低脚螺栓的配合应紧密。低脚螺栓要牢固可靠,需要止逆螺母或弹簧垫圈等锁紧,以防止松动。

五、振动脱水筛激振力调整:

   激振力的大小,只需调节振动电机的偏心块夹角大小就可以实现,调整偏心夹角时,一定要注意两边夹角一致,并且两台电机的夹角也应该一致。

六、振动脱水筛操作使用

  电机累计运行100小时以内,每隔24小时,对紧固件(螺栓)重新紧固一次,运行100小时止,应然后增强紧固一遍。
七、振动脱水筛维护保养检修:

       1.操作人员应熟悉筛子的性能,在开始工作之前应阅读值班记录,并进行设备的总检查,例如振动电机的连接螺栓的松紧程度,筛板的压紧情况等。

       2.启动:筛子启动应遵守工艺系统顺序,尽可能保证空负荷启动,本机的启动采用变频器软启动,启动时平稳无噪音。

        3.停车:筛子停车时应符合工艺系统顺序,本机的停车也是采用变频器减速停车,非常平稳。除特殊情况外,禁止带料停车和停车后向筛子给料。

        4.激振力大小不合要求时,只需调整振动电机偏心块夹角,就可无级调整激振力。夹角越大激振力越小,反之则大。夹角为零时激振力很大,180°时激振力为零。

       5.橡胶弹簧的温度不得超过70℃.

       6.振动电机运行累计1000小时左右,清洗轴承,更换润滑脂。还必须定期进行检修;三个月一次小修,每年一次大修。(请详细阅读”YZO系列振动电机维护说明书”)

八.振动脱水筛易损件: 1.筛板 2.橡胶弹簧
