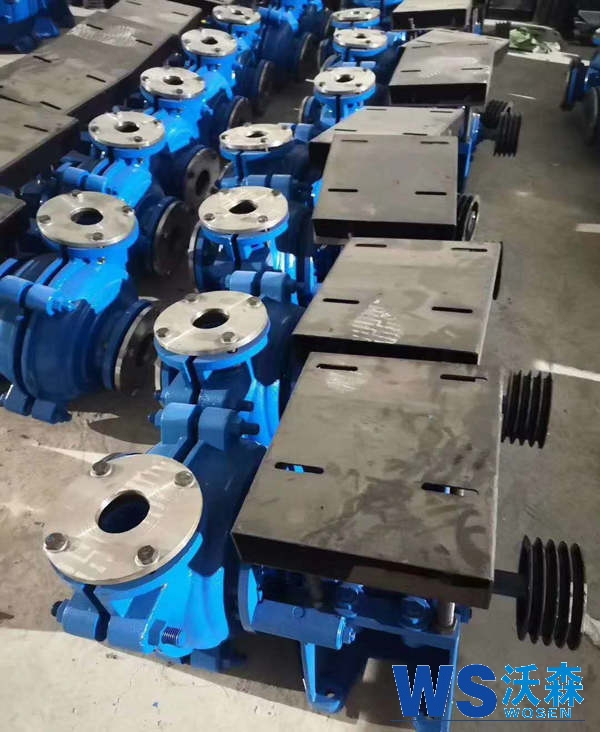

渣浆泵

渣浆泵工作原理 :

       渣浆泵从工作原理上讲属于离心泵,从概念上讲指通过借助离心力(泵的叶轮的旋转)的作用使固、液混合介质能量增加的一种机械,将电能转换成介质的动能和势能的设备。


       渣浆泵是从另外一个角度来划分泵的,即从输送介质来划分的。顾名思义,渣浆泵输送的是含有渣滓的固体颗粒与水的混合物。但从原理上讲渣浆泵属于离心泵的一种。
  离心泵的主要工作部件是叶轮和机壳,机壳内的叶轮装置位于轴上,并与原动机连接形成一个整体。当原动机机带动叶轮旋转时,叶轮中的叶片迫使流体旋转,即叶片对流体沿它的运动方向做功,从而迫使流体的压力势能和动能增加。
       与此同时,流体在惯性力的作用下,从中心向叶轮边缘流去,并以很高的的速度流出叶轮,进入压出室,再经扩散管排出,这个过程称为压水过程。同时,由于叶轮中心的流体流向边缘,在叶轮中心形成低压区,当它具有足够的真空时,在吸入端压强的作用下(一般是大气压强),流体经吸入室进入叶轮,这个过程称为吸水过程。
       由于叶轮连续的旋转,流体也就连续的排出、吸入,形成连续的工作。离心式的泵(包括渣浆泵)的工作过程,实际上是一个能量传递和转化的过程。它将电动机高速旋转的机械能,通过泵的叶片传递并转化为被抽升流体的压能和动能。
渣浆泵工选购
一般程序及需考虑的几方面因素

       1、根据装置的布置、地形条件、水位条件、运转条件、经济方案比较等多方面因素

  2、考虑选择卧式、立式和其它型式(管道式、直角式、变角式、转角式、平行式、垂直式、直立式、潜水式、便拆式、液下式、无堵塞式、自吸式、齿轮式、充油式、充水温式)。卧式泵拆卸装配方便,3、易管理、但体积大,4、价格较贵,5、需很大占地面积;立式泵,6、很多情况下叶轮淹没在水中,7、任何时候可以启动,8、便于自动盍或远程控制,9、并且紧凑,10、安装面积小,11、价格较便宜。

  3、根据液体介质性质,确定清水泵,热水泵还油泵、化工泵或耐腐蚀泵或杂质泵,或者采用不堵塞泵。

  安装在爆炸区域的泵,应根据爆炸区域等级,采用防爆电动机。

  4、振动量分为:气动、电动(电动分为220v电压和380v电压)。

  5、根据流量大小,选单吸泵还是双吸泵:根据扬程高低,选单吸泵还是多吸泵,高转速泵还是低转速泵(空调泵)、多级泵效率比单级泵低,当选单级泵和多级泵同样都能用时,宜选用单级泵。

  6、确定泵的具体型号,采用什么系列的泵选用后,就可按最大流量,放大5%——10%余量后的扬程这两个性能主要参数,在型谱图或系列特性曲线上确定具体型号。

  利用泵特性曲线,在横坐标上找到所需流量值,在纵坐标上找到所需扬程值,从两值分别向上和向右引垂线或水平线,两线交点正好落在特性曲线上,则该泵就是要选的泵,但是这种理想情况一般不会很少,通常会碰上下列几种情况:

  A、第一种:交点在特性曲线上方,这说明流量满足要求,但扬程不够,此时,若扬程相差不多,或相差5%左右,仍可选用,若扬程相差很多,则选扬程较大的泵。或设法减小管路阻力损失。

  B、第二种:交点在特性曲线下方,在泵特性曲线扇状梯形范围内,就初步定下此型号,然后根据扬程相差多少,来决定是否切割叶轮直径,若扬程相差很小,就不切割,若扬程相差很大,就按所需Q、H、,根据其ns和切割公式,切割叶轮直径,若交点不落在扇状梯形范围内,应选扬程较小的泵。

  选泵时,有时须考虑生产工艺要求,选用不同形状Q-H特性曲线。

  A、如:要将液位输送到必须维持一定液面高度的容器中去,

  B、此时变稀

  C、望量有较大的变化,而

  D、扬程变化很小,

  E、为次应选用平坦H-O曲线的泵。

  F、有如:把石油送到管式加热炉中去,

  G、若工作中流量变化小,

  H、则炉管中易产生结焦现象。要避免这种情况,

  I、希望但流量略有减小时,

  J、管中油的压力有较大增加,

  K、使刚要形成的焦疤被较高液流压力冲刷掉,

  L、这时,

  M、宜选用Q-H曲线较为徒降的油泵石家庄工业泵厂。

  7、泵型号确定后,对水泵或输送介质的物理化学介质近似水的泵,需再到有关产品目录或样本上,根据该型号性能表或性能曲线进行校改,看正常工作点是否落在该泵优先工作区?有效NPSH是否大于(NPSH)。也可反过来以NPSH校改几何安装高度?

  8、对于输送粘度大于20mm2/s的液体泵,一定要把以水实验泵特性曲线换算成该粘度的性能曲线,特别要对吸如性能进行认真计算或较核。

  9、确定泵的台数和备用率:

  对正常运转的泵,一般只用一台,因为一台大泵与并联工作的两台小泵相当,(指扬程、流量相同),大泵效率高于小泵,故从节能角度讲宁可选一台大泵,而不用两台小泵,但遇有下列情况时,可考虑两台泵并联合作:

  流量很大,一台泵达不到此流量。

  对于需要有50%的备用率大型泵,可改两台较小的泵工作,两台备用(共三抬)

  对某些大型泵,可选用70%流量要求的泵并联操作,不用备用泵,在一台泵检修时,另一抬泵仍然承担生产上70%的输送。
